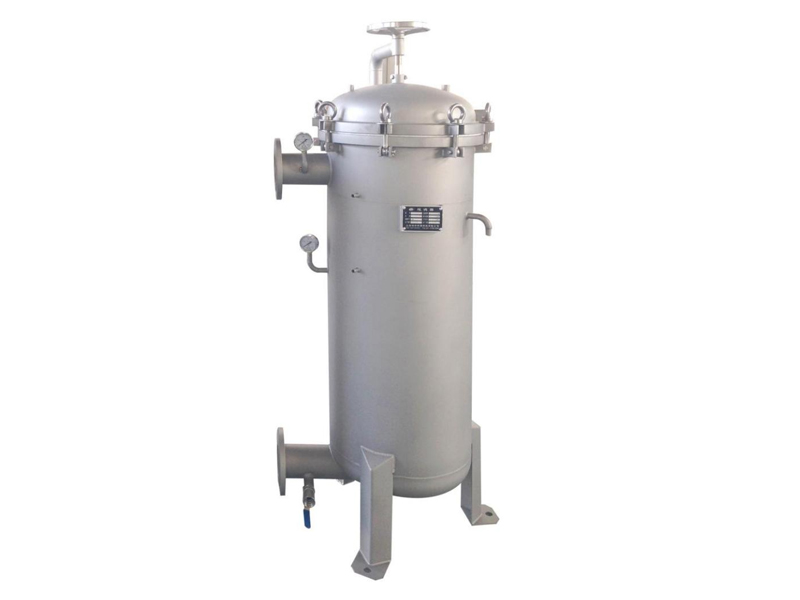

产品概述：
◆材质：SUS304、SUS316L
◆接口形式：法兰
◆密封材料：丁晴密封圈、硅胶密封圈、氟胶密封圈
◆密封形式：O型密封圈
◆适用滤袋：2号滤袋
◆设计压力：1.0Mpa
◆设计流量：80-600m3/H
◆表面处理：喷砂或抛光
PRODUCT OVERVIEW:
◆Material:SUS304、SUS316L
◆Connection:type:flange
◆Seal material:BUNA、silicone、VITON
◆Seal type:O-type seal ring
◆Apply to a strainer:2#filter bags
◆Design pressure:1.0Mpa
◆Design flow:80-600m3/H
◆Surface disposal:sandblast or polishing
技术参数：TECHNICAL DATA：
|
Model Style 型号样式 Outline Dimensio 外形尺寸 |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
N1 |
N2 |
N3 |
N4 |
流量 Flow (m3/h) |
容积 Volume (L) |
|
RHDL-2P2S |
Ø400 |
1010 |
310 |
1440 |
600 |
100 |
DN80法兰 |
DN80法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
80m3/h |
100 |
|
RHDL-3P2S |
Ø450 |
1030 |
330 |
1480 |
650 |
100 |
DN80法兰 |
DN80法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
120m3/h |
130 |
|
RHDL-4P2S |
Ø500 |
1050 |
350 |
1540 |
700 |
100 |
DN100法兰 |
DN100法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
160m3/h |
160 |
|
RHDL-5P2S |
Ø550 |
1080 |
380 |
1570 |
750 |
100 |
DN125法兰 |
DN125法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
200m3/h |
190 |
|
RHDL-6P2S |
Ø650 |
1120 |
420 |
1670 |
850 |
100 |
DN150法兰 |
DN150法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
240m3/h |
270 |
|
RHDL-7P2S |
Ø700 |
1160 |
460 |
1790 |
950 |
100 |
DN200法兰 |
DN200法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
280m3/h |
270 |
|
RHDL-8P2S |
Ø750 |
1180 |
480 |
1830 |
1000 |
100 |
DN200法兰 |
DN200法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
320m3/h |
320 |
|
RHDL-10P2S |
Ø850 |
1200 |
500 |
1880 |
1100 |
100 |
DN200法兰 |
DN200法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
400m3/h |
410 |
|
RHDL-12P2S |
Ø900 |
1230 |
525 |
1930 |
1100 |
100 |
DN250法兰 |
DN250法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
480m3/h |
530 |
|
RHDL-15P2S |
Ø950 |
1250 |
550 |
1990 |
1200 |
100 |
DN250法兰 |
DN250法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
600m3/h |
700 |
|
RHDL-17P2S |
Ø1000 |
1280 |
590 |
2100 |
1300 |
100 |
DN300法兰 |
DN300法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
680m3/h |
900 |
|
RHDL-19P2S |
Ø1050 |
1300 |
600 |
2100 |
1350 |
150 |
DN300法兰 |
DN300法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
760m3/h |
995 |
|
RHDL-22P2S |
Ø1150 |
1350 |
650 |
2212 |
1450 |
150 |
DN300法兰 |
DN300法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
880m3/h |
1250 |
|
RHDL-24P2S |
Ø1250 |
1380 |
675 |
2250 |
1550 |
150 |
DN350法兰 |
DN350法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
960m3/h |
1450 |
|
RHDL-27P2S |
Ø1350 |
1430 |
730 |
2350 |
1700 |
150 |
DN350法兰 |
DN350法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
1080m3/h |
1750 |
|
RHDL-31P2S |
Ø1500 |
1500 |
800 |
2500 |
1850 |
150 |
DN400法兰 |
DN400法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
1240m3/h |
2000 |
|
RHDL-37P2S |
Ø1550 |
1500 |
800 |
2500 |
1900 |
150 |
DN400法兰 |
DN400法兰 |
Rc1/4"内丝 |
Rc1"外丝 |
1480m3/h |
2190 |
